、常见故障及处理方法产品概述

随着城市的快速发展,各种建筑日益增多,各种易燃物的大量运用,加上人对防火的意识不强,这大大增加了发生火灾的可能性。尽管目前每幢建筑都配备了消防灭火系统,但也很容易发生电器电路故障,无法扑灭火灾,危害了人民群众生命财产安全。

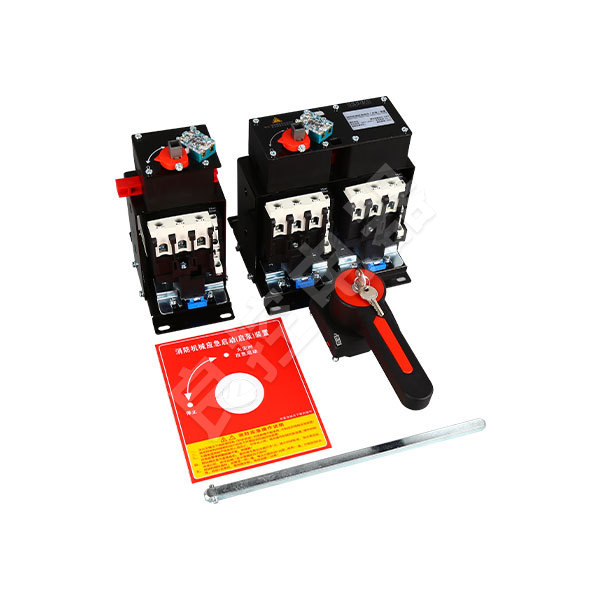

为解决这些消防难题,我公司结合以上问题研发了机械应急直启装置,此开关是在火灾发生时,配电柜不能自动启动消防泵时,可人为操作,强行启动消防泵,使消防泵有效运作,从而避免造成人民群众重大财产损失。


二、使用环境

●周围空气温度在-5C ~ +40C,且24h平均值不超过+35C ; .

●海拔高度:不超过2000m;

●相对湿度: 在+40C时不超过50%,湿月平均低温度不超过+25C,且该月平均相对湿度不超过90%,并考虑因温度变化发生在产品表面.上的凝露。

●污染等级: 3级;

●请勿安装于含有爆炸气体的环境里,否则有引发爆炸的危险;

●请勿安装于特别潮湿的地方;

●请勿安装在外磁场大于地磁场5倍的地方,否则断路器不能正常工作;

●请勿 安装在振动大于5g的地方;

●请勿安装在气体介质能腐蚀金属和破坏绝缘的地方。

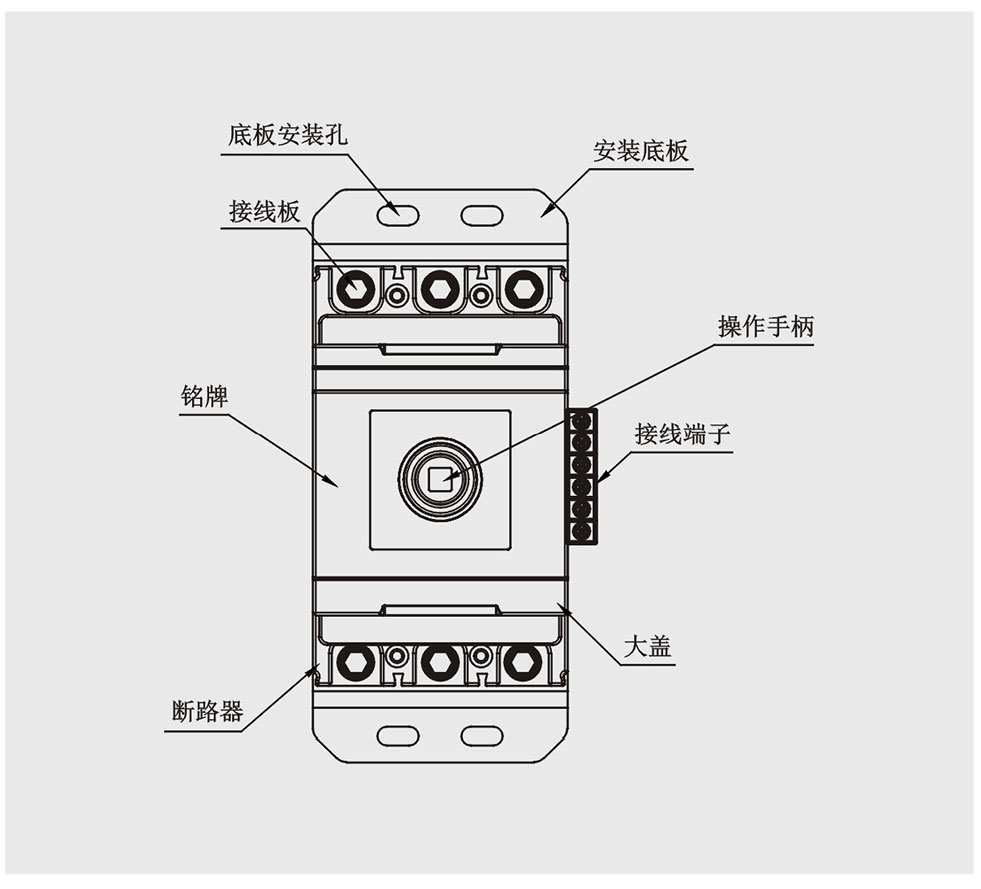

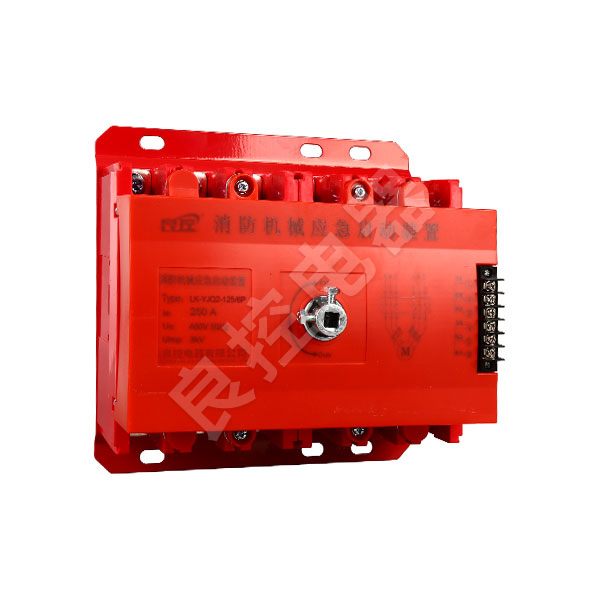

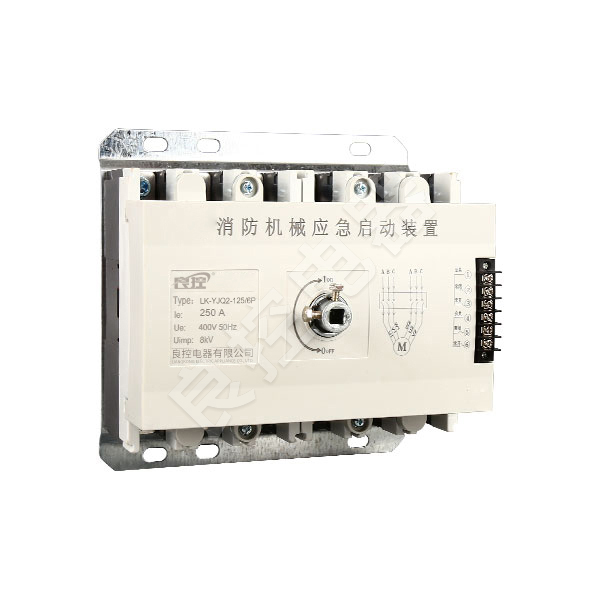

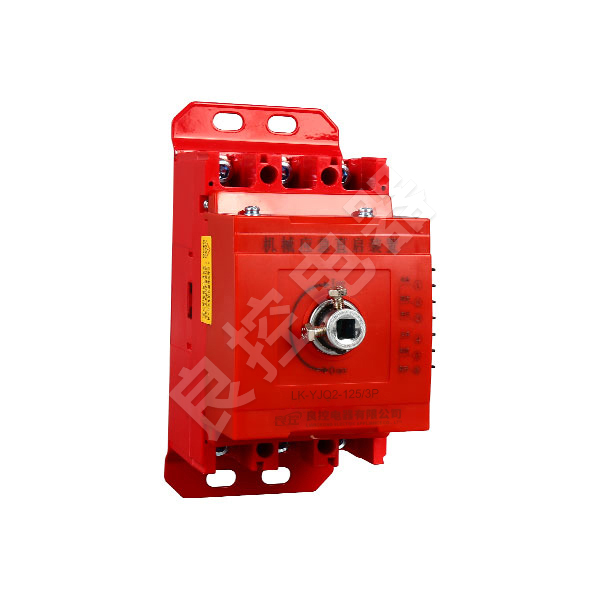

三、产品外观和各部分名称



四、安装

4.1绝缘测试

本开关出厂前已按标准规定绝缘测试。若安装前进行复测,其步骤如下:

(1)用1000VDC兆欧表(CM1-63为500VDC兆欧表)。

(2)绝缘电阻应不小于20MQ。

(3)在断路器触头间、相间、相与外壳间(外壳用金属箔覆盖)。

如用户没有兆欧表,可用工频耐压测试仪做替代试验,测量部位参照绝缘测试方法,施加电压3000V/1min。

4.2安装方法

(1)请安装于金属等阻燃物上;

(2)开关要垂直安装;

(3)把开关本体、底板、底座固定在安装板上。


●必须由具有资格的人员进行配线作业。

●确认输入电源处在断开的情况下,才能进行配线作业。

●必须 安装本体后再进行配线。

●断路器配线必须符合上进下出,不允许倒进线。

(3)选择连接导线

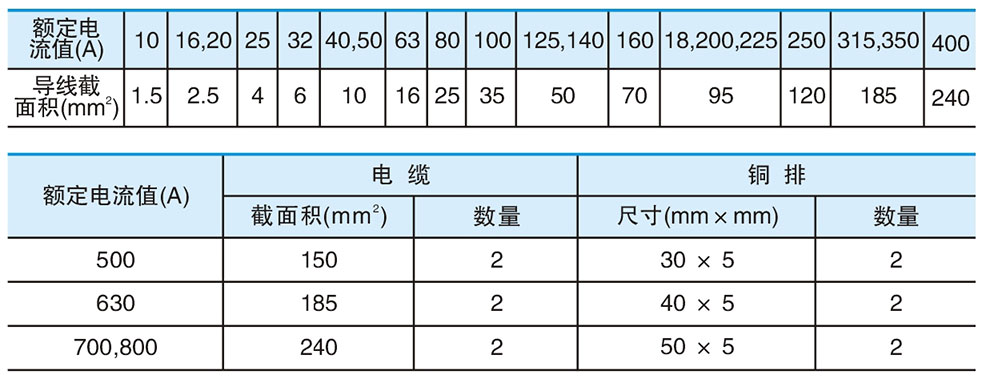

连接导线的截面积与相适应的额定电流


(4)选择接线端子

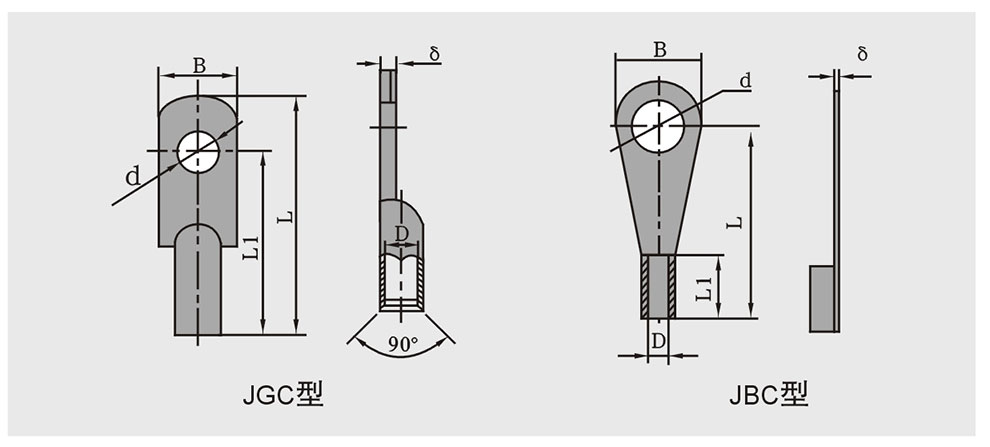

配用断路器的接线端子采用JGC或JBC二种(可按用户订货提供),其规格型号如图及表。

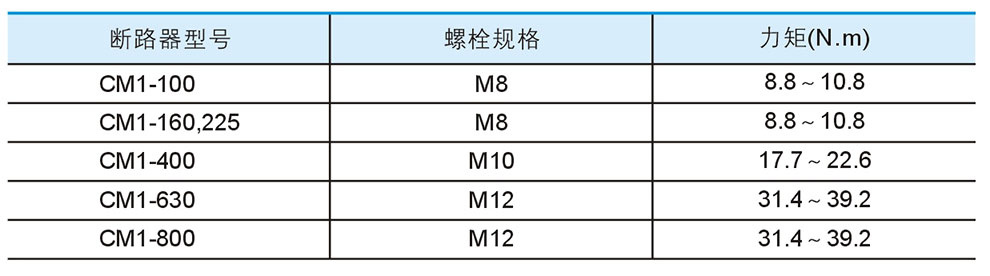

(5)用螺栓(螺栓上必须套入平垫及弹簧垫圈)把压接好的导线与断路器导电连结,并用力矩扳手拧紧螺栓,施加力矩大小见表。


4.4断路器内部附件的电气接线

(1)辅.助触头

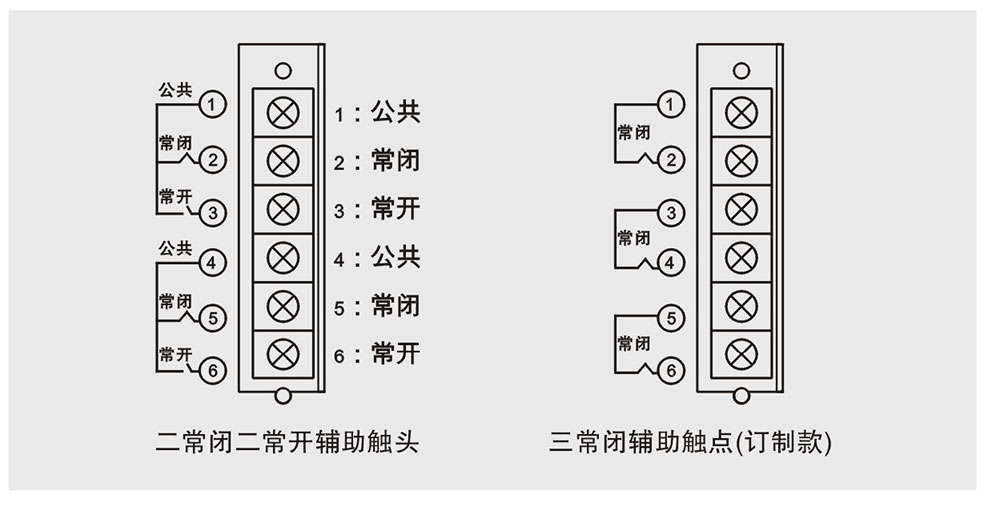

根据辅助触头的功能接入相应的外围控制电路。


4.5转动手柄操作机构的安装

转动手柄操作机构,须向本公司订货以保证质量。如用户自行购买,请选用质量可靠厂家配套,否则装配后发生的一切不良后果本公司不能负责。

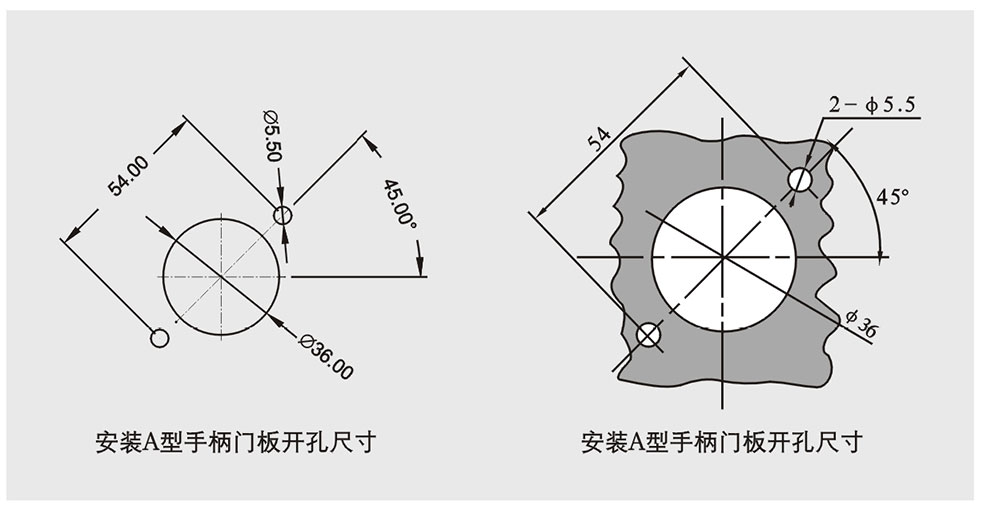

(1)安装前,开关柜门板上操作机构的手柄开孔应根据所选的断路器操作机构的形式确定其相对位置(开孔中心离铰链中轴心线的距离不小于100mm)。


(2)把固定好操作机构的断路器安装于安装板.上。

(3)把操纵杆方轴固定于操作机构的方孔内。

(4)调整其相对位置,使方轴中心与手柄开孔中心一致并固定。

(5)合.上安装好转动手柄的开关柜门板,试着操作手柄,转动应灵活自如,并且手柄在水平位置时,断路器应分闸,手柄在垂直位置时,断路器应合闸。

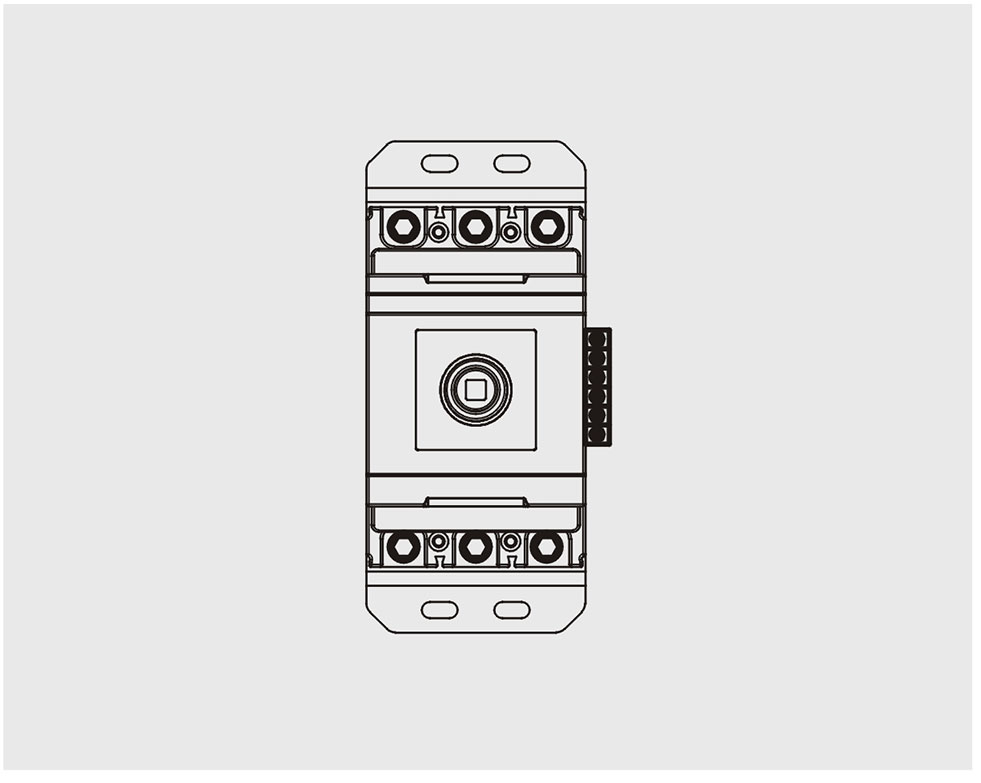

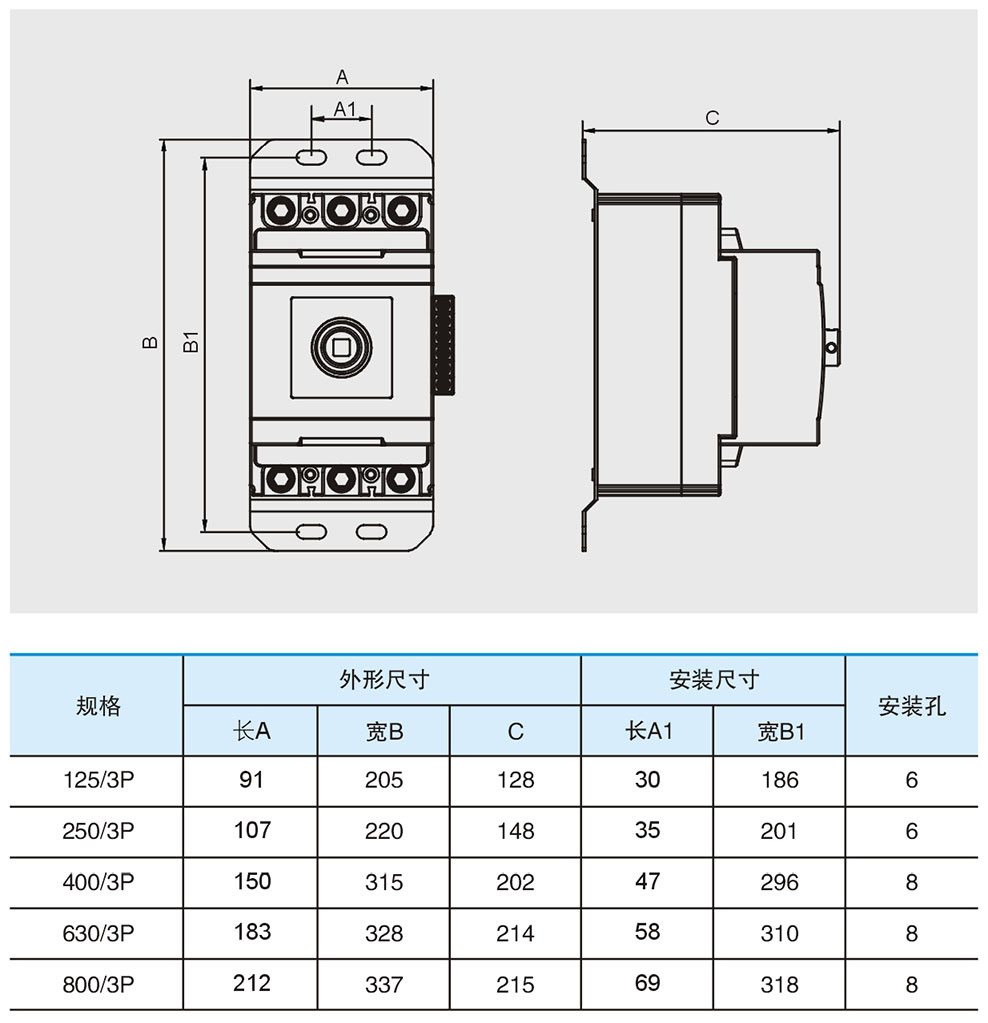

五、外形及安装尺寸



六、运行

●湿手不能操作断路器, 否则可能发生电击事故。

●断路器不能频繁操作,否则会缩短断路器使用寿命。

6.1运行前检查和准备

运行前应检查以下各项

(1)核对接线是否正确。

特别是检查断路器的输入端(A、B、C)应接入电源线,输出端(A、B、C)应接至负载线。

(2)检查断路器的隔弧板是否安装完好。

6.2试运行

(1)按6.1条各项全部确认无异常情况后,可以进行试运行。

(2)扳动操作手柄,操作应灵活。

6.3运行

如果6.2条(2)能满足,可投入运行。


七、维护

●维护检查必须由技术人员负责。

●用户如需选用内、外附件,按所订型号由本公司提供,以保护质量。如用户自行选购或改装,本公司不能负责。

7.1在执行维护操作之前,必须先完成下列操作:

(1)使断路器分闸。

(2)断开电源与断路器的连接(包括主要电路、辅助电路);

7.2断路器维护在正常操作条件下每年一次,在非正常条件下每半年一次,以下为维护内容:

(1)再扣断路器,合、分断路器,操作次数为5次,断路器应能可靠进行再扣、合、分、动作;

(2)清除断路器表面及连接处灰尘(用清洁、干燥的抹布);

(3)清洁隔弧板,如必要,则更换隔弧板;

(4)绝缘测试: (见4.1)

(5)检查连接情况,用砂布擦除氧化物,用可溶解剂清洁,拧紧螺栓和螺母;

(6)如断路器安装有手操机构,则用手操对断路器进行3次分合闸(操作杆或手柄应运动自如)。

(7)如开关安装有辅助触头,则在测试线路中连接辅助触头,分、合,辅助转换信号.应正常。

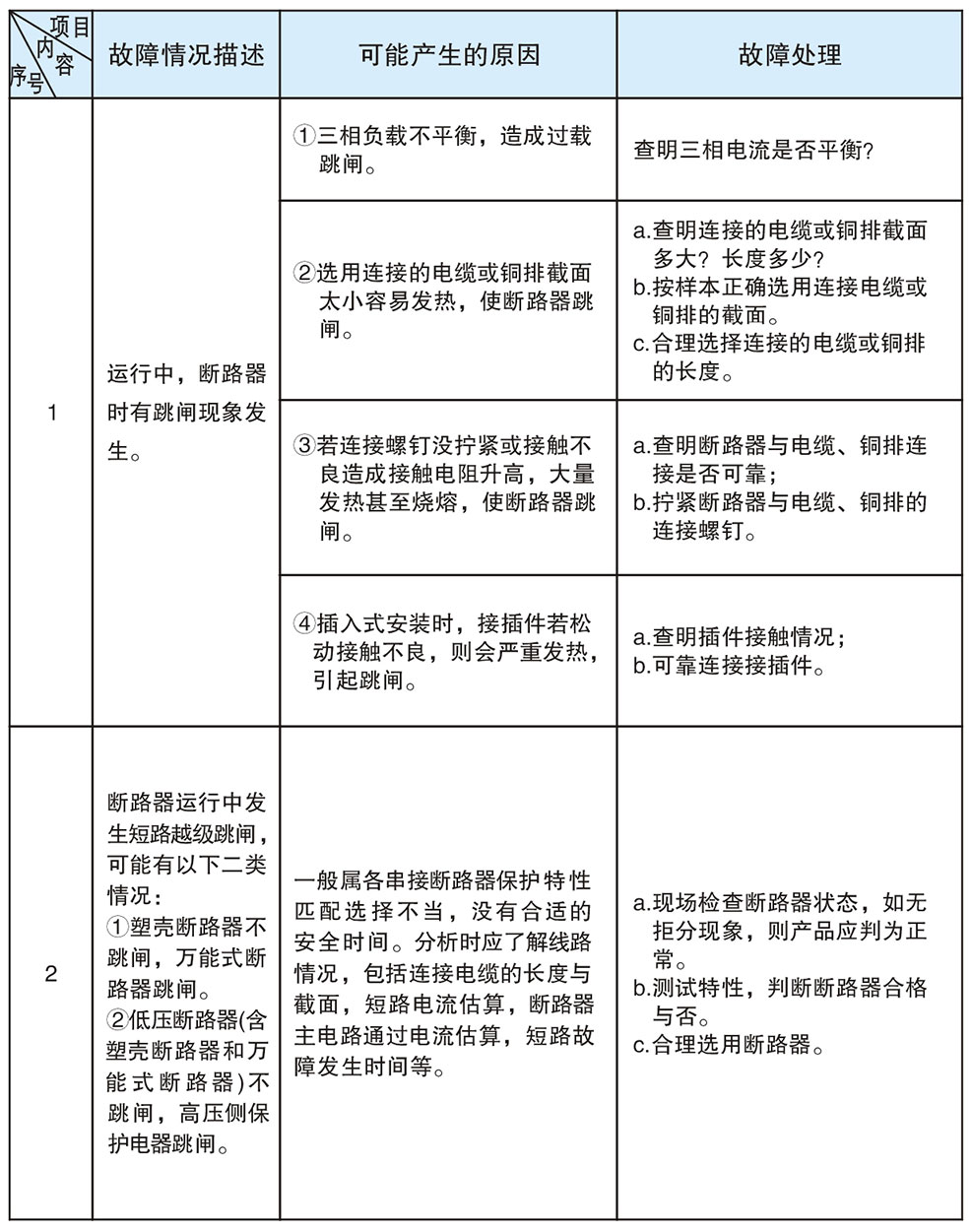

八、常见故障及处理方法
